Desbloqueando o Poder dos Circuitos Fotônicos de Silício: Como Chips Baseados em Luz Estão Transformando a Comunicação e a Computação. Descubra as Inovações que Estão Impulsionando a Próxima Geração de Tecnologias de Alta Velocidade e Eficiência Energética.

• Introdução aos Circuitos Fotônicos de Silício
• Como Funcionam os Circuitos de Fotônica de Silício: Princípios e Componentes
• Principais Vantagens em Relação aos Circuitos Eletrônicos Tradicionais
• Principais Aplicações: Data Centers, Telecomunicações e Além
• Inovações Recentes e Avanços em Fotônica de Silício
• Desafios e Limitações Enfrentados pelos Circuitos Fotônicos de Silício
• Tendências de Mercado e Perspectivas Futuras
• Conclusão: O Caminho a Seguir para os Circuitos Fotônicos de Silício
• Fontes e Referências

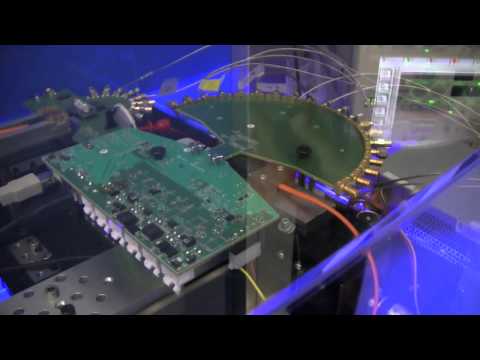

Introdução aos Circuitos Fotônicos de Silício

Os circuitos fotônicos de silício representam uma tecnologia transformadora que integra componentes ópticos em chips baseados em silício, permitindo a manipulação e transmissão de luz para comunicação de dados em alta velocidade e processamento de sinais. Aproveitando a infraestrutura de fabricação madura da indústria de semicondutores, a fotônica de silício oferece uma plataforma escalável e econômica para integração fotônica, tornando-se um facilitador chave para data centers de próxima geração, telecomunicações e novas tecnologias quânticas. A principal vantagem dos circuitos fotônicos de silício reside na sua capacidade de combinar a alta largura de banda e baixa latência dos interconexões ópticas com a compacidade e capacidade de fabricação da eletrônica de silício, abordando assim a crescente demanda por soluções de transferência de dados mais rápidas e energeticamente eficientes.

Avanços recentes levaram à integração de funcionalidades fotônicas complexas — como moduladores, detectores e multiplexadores de comprimento de onda — diretamente em chips de silício. Essa integração não apenas reduz a pegada física e o consumo de energia dos sistemas ópticos, mas também facilita a co-embalagem sem costura com circuitos eletrônicos, abrindo caminho para integração heterogênea em arquiteturas de computação avançadas. Além disso, os circuitos fotônicos de silício são compatíveis com processos de semicondutores de óxido metálico complementar (CMOS), permitindo produção em massa e ciclos de inovação rápidos. Como resultado, o campo está testemunhando uma adoção acelerada em aplicações que vão desde computação de alto desempenho e inteligência artificial até biossensores e processamento de informações quânticas. A pesquisa contínua continua a ultrapassar os limites do desempenho dos dispositivos, densidade de integração e novas funcionalidades, colocando os circuitos fotônicos de silício na vanguarda da convergência fotônica e eletrônica.

Como Funcionam os Circuitos de Fotônica de Silício: Princípios e Componentes

Os circuitos fotônicos de silício operam manipulando luz (fótons) dentro de guias de onda integradas fabricadas em substratos de silício. O princípio fundamental é o uso do alto contraste do índice de refração do silício com o dióxido de silício, o que permite um forte confinamento óptico e eficiente guia de luz em escalas submicrônicas. Isso permite a miniaturização de componentes ópticos e sua integração com circuitos eletrônicos no mesmo chip, aproveitando processos de fabricação CMOS maduros.

Os principais componentes dos circuitos fotônicos de silício incluem guias de onda, moduladores, detectores e multiplexadores. Guias de onda são tiras estreitas de silício que canalizam luz com perda mínima. Moduladores codificam dados na luz alterando sua fase ou amplitude, muitas vezes utilizando o efeito de dispersão plasmônica no silício. Fotodetetores, tipicamente feitos de germânio integrado ao silício, convertem sinais ópticos de volta em sinais elétricos. Multiplexadores e demultiplexadores (como grelhas de guias de onda em arranjo) permitem a multiplexação por divisão de comprimento de onda, permitindo que múltiplos canais de dados sejam transmitidos simultaneamente sobre um único guia de onda.

O acoplamento eficiente de luz para dentro e fora de chips de silício é realizado utilizando acopladores de grade ou acopladores de borda, que se conectam a fibras ópticas. A integração desses componentes permite a transmissão de dados de alta largura de banda e baixa latência, tornando os circuitos fotônicos de silício ideais para aplicações em data centers, telecomunicações e novas tecnologias quânticas. A pesquisa contínua se concentra em reduzir perdas ópticas, melhorar a densidade de integração e expandir a gama de dispositivos ativos e passivos disponíveis em plataformas de silício (Intel Corporation; imec).

Principais Vantagens em Relação aos Circuitos Eletrônicos Tradicionais

Os circuitos fotônicos de silício oferecem várias vantagens principais em relação aos circuitos eletrônicos tradicionais, principalmente devido ao uso de luz (fótons) em vez de sinais elétricos (elétrons) para transmissão e processamento de dados. Um dos benefícios mais significativos é o potencial para aumentar dramaticamente a largura de banda de dados. Fótons podem transportar muito mais informações por unidade de tempo do que elétrons, permitindo que circuitos fotônicos de silício suportem taxas de dados na faixa de terabits por segundo, superando de longe as capacidades das interconexões convencionais baseadas em cobre (Intel Corporation).

Outra grande vantagem é a redução no consumo de energia. Sinais ópticos em circuitos fotônicos de silício experimentam menor perda resistiva e geram menos calor em comparação com sinais elétricos, o que é crítico para a escalabilidade de data centers e sistemas de computação de alto desempenho IBM Research. Essa eficiência não apenas reduz os custos operacionais, mas também aborda desafios de gerenciamento térmico que limitam a densidade e a velocidade dos circuitos eletrônicos tradicionais.

Os circuitos fotônicos de silício também permitem maior densidade de integração. Como guias de onda ópticos podem ser fabricados em escalas submicrônicas e são imunes a interferências eletromagnéticas, múltiplos canais fotônicos podem coexistir em proximidade sem crosstalk, permitindo interconexões on-chip altamente compactas e complexas (GlobalFoundries). Além disso, aproveitar processos de fabricação CMOS maduros permite a produção em massa de forma econômica e integração sem costura com componentes eletrônicos existentes, acelerando a adoção da fotônica de silício em aplicações comerciais.

Principais Aplicações: Data Centers, Telecomunicações e Além

Os circuitos fotônicos de silício emergiram rapidamente como uma tecnologia transformadora, particularmente em data centers e telecomunicações, onde a demanda por transmissão de dados de alta velocidade e eficiência energética está em constante crescimento. Em data centers, a fotônica de silício permite a integração de transceptores ópticos diretamente em chips de silício, aumentando significativamente a largura de banda enquanto reduz o consumo de energia e a pegada física. Essa integração apoia o crescimento exponencial da computação em nuvem e da análise de big data, facilitando interconexões mais rápidas e confiáveis entre servidores e sistemas de armazenamento. Importantes players da indústria, como a Intel Corporation, já comercializaram transceptores fotônicos de silício, ressaltando a maturidade e escalabilidade da tecnologia.

Em telecomunicações, os circuitos fotônicos de silício estão revolucionando redes ópticas ao possibilitar multiplexação densa por divisão de comprimento de onda (DWDM) e comunicação óptica coerente. Esses avanços permitem taxas de dados mais altas e distâncias de transmissão mais longas, que são críticas para atender às demandas das redes 5G e futuras redes 6G. Organizações como Nokia estão aproveitando a fotônica de silício para desenvolver soluções de transporte óptico de próxima geração que prometem menor latência e maior flexibilidade nas redes.

Além desses setores principais, os circuitos fotônicos de silício estão encontrando aplicações em campos emergentes como computação quântica, biossensores e LiDAR para veículos autônomos. Sua compatibilidade com processos de fabricação CMOS permite produção em massa econômica, abrindo caminho para adoção generalizada em diversas indústrias. Instituições de pesquisa, incluindo o MIT Photonics, estão explorando ativamente novas aplicações, destacando o amplo potencial da fotônica de silício para impulsionar inovação em diferentes paisagens tecnológicas.

Inovações Recentes e Avanços em Fotônica de Silício

Nos últimos anos, testemunhamos inovações notáveis nos circuitos fotônicos de silício, impulsionadas pela demanda por taxas de dados mais altas, eficiência energética e densidade de integração em comunicações ópticas e computação. Um avanço significativo é o desenvolvimento de lasers integrados monoliticamente em silício, superando a limitação do bandgap indireto do material. Pesquisadores conseguiram unir materiais III-V a substratos de silício, possibilitando fontes de luz eficientes em chip e abrindo caminho para sistemas fotônicos totalmente integrados (Intel Corporation).

Outro avanço notável é a implementação de multiplexação densa por divisão de comprimento de onda (DWDM) em plataformas fotônicas de silício. Ao integrar grelhas de guia de onda em arranjo compactas e filtros sintonizáveis, os circuitos fotônicos de silício agora podem suportar centenas de canais de comprimento de onda, aumentando dramaticamente a largura de banda para aplicações em data centers e telecomunicações imec. Além disso, a integração de moduladores de alta velocidade e fotodetectores possibilitou taxas de transmissão de dados superiores a 400 Gb/s por canal, com pesquisa contínua visando links em escala de terabit Cisco Systems.

Aplicações emergentes, como redes neurais ópticas e fotônica quântica, também se beneficiaram dos avanços no design de circuitos fotônicos de silício. Processadores fotônicos programáveis, aproveitando malhas de interferômetro reconfiguráveis, estão sendo explorados para aceleração de aprendizado de máquina e processamento de informação quântica Xanadu Quantum Technologies. Esses avanços coletivamente sinalizam uma nova era para a fotônica de silício, com o potencial de revolucionar o processamento de dados, comunicações e paradigmas computacionais emergentes.

Desafios e Limitações Enfrentados pelos Circuitos Fotônicos de Silício

Apesar de sua promessa de revolucionar as comunicações de dados e o processamento óptico, os circuitos fotônicos de silício enfrentam vários desafios e limitações significativas. Um dos problemas primários é a propriedade intrínseca do material silício: ele não possui um bandgap direto, tornando-se um emissor de luz ineficiente. Essa limitação complica a integração de lasers em chip, muitas vezes necessitando o uso de fontes de luz externas ou integração híbrida com semicondutores III-V, o que aumenta a complexidade e o custo de fabricação (Intel Corporation).

Outro desafio é a perda óptica, particularmente nas interfaces e curvas dos guias de onda, que podem degradar a integridade do sinal em distâncias mais longas. As perdas por dispersão devido à rugosidade das paredes laterais e perdas por absorção decorrentes de dopantes ou defeitos limitam ainda mais o desempenho dos dispositivos. Além disso, o alto contraste de índice de refração do silício, embora benéfico para pegadas compactas de dispositivos, pode agravar a sensibilidade a imperfeições de fabricação, levando à variabilidade nas características dos dispositivos (imec).

O gerenciamento térmico também é uma preocupação, uma vez que o índice de refração do silício depende da temperatura, tornando os circuitos fotônicos suscetíveis a crosstalk térmico e drift. Isso exige o uso de elementos de ajuste térmico que consomem muita energia para manter a operação estável, o que pode compensar os ganhos de eficiência energética da integração fotônica (Nature Reviews Materials).

Por fim, a integração de componentes ativos e passivos, como moduladores, detectores e multiplexadores, em um único chip continua sendo uma tarefa complexa. Alcançar fabricação de alta qualidade, escalável e com tolerâncias apertadas é um desafio contínuo, especialmente à medida que a complexidade dos circuitos aumenta para aplicações avançadas em data centers e computação quântica (Laser Focus World).

Tendências de Mercado e Perspectivas Futuras

O mercado de circuitos fotônicos de silício está experimentando um crescimento robusto, impulsionado pela demanda crescente por transmissão de dados em alta velocidade em data centers, telecomunicações e aplicações emergentes, como computação quântica e biossensores. De acordo com MarketsandMarkets, o mercado global de fotônica de silício deve ultrapassar $4,6 bilhões até 2027, com uma taxa de crescimento anual composta (CAGR) superior a 23%. Essa expansão é alimentada pela crescente adoção de computação em nuvem, inteligência artificial e redes 5G, todas as quais requerem interconexões de dados mais rápidas e energeticamente eficientes.

Principais players da indústria, incluindo Intel Corporation e Cisco Systems, Inc., estão investindo pesadamente em pesquisa e desenvolvimento para aprimorar a densidade de integração, reduzir custos e melhorar o desempenho dos dispositivos fotônicos de silício. A tendência de óptica co-embalada — integrando componentes fotônicos e eletrônicos dentro de um único pacote — deve acelerar ainda mais a adoção do mercado, especialmente em data centers hyperscale.

Olhando para o futuro, as perspectivas para os circuitos fotônicos de silício são promissoras, com avanços contínuos em técnicas de fabricação e ciência dos materiais que provavelmente expandirão seu escopo de aplicação. A integração de novos materiais, como germânio e semicondutores III-V, é esperada para superar as limitações atuais em emissão e detecção de luz, abrindo caminho para um uso mais amplo em eletrônicos de consumo e diagnósticos em saúde. À medida que os esforços de padronização amadurecem e os custos de fabricação diminuem, a fotônica de silício está pronta para se tornar uma tecnologia fundamental para sistemas de comunicação e sensoriamento óptico de próxima geração International Data Corporation (IDC).

Conclusão: O Caminho a Seguir para os Circuitos Fotônicos de Silício

O futuro dos circuitos fotônicos de silício está prestes a crescer de maneira notável, impulsionado pela crescente demanda por transmissão de dados em alta velocidade, eficiência energética e miniaturização de dispositivos. À medida que data centers, telecomunicações e novas tecnologias quânticas desafiam os limites da eletrônica convencional, a fotônica de silício oferece uma plataforma escalável e econômica para integrar funcionalidades ópticas e eletrônicas em um único chip. Desafios importantes permanecem, incluindo a redução de perdas ópticas, a melhoria da integração com componentes eletrônicos e o desenvolvimento de soluções de embalagem confiáveis. No entanto, a pesquisa contínua em integração heterogênea, materiais avançados e novas arquiteturas de dispositivos está rapidamente abordando esses obstáculos.

A adoção dos circuitos fotônicos de silício deve acelerar com a maturação dos processos de fabricação compatíveis com a infraestrutura CMOS existente, permitindo produção em massa e comercialização mais ampla. Isso facilitará novas aplicações em inteligência artificial, biossensores e computação de alto desempenho, onde as vantagens únicas da fotônica — como baixa latência e alta largura de banda — são cada vez mais críticas. Esforços colaborativos entre acadêmicos, indústrias e agências governamentais estão fomentando a inovação e a padronização, impulsionando ainda mais o campo. À medida que essas tecnologias evoluem, a fotônica de silício está se preparando para se tornar uma pedra angular dos sistemas de informação e comunicação de próxima geração, moldando a paisagem da eletrônica moderna e da fotônica (Intel Corporation, imec).
